ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
今回はソニー ブルーレイレコーダBDZ-X90の分解と、HDD ドライブ取り外し方法を紹介します。

違うメーカーや、違う型番のレコーダーを探している場合は、下のリンク先から探すと見つかるかもしれませんよ。
【メーカー・型番別】ブルーレイ・DVDレコーダーの分解と「ハードディスク・ドライブ」の交換方法 まとめ

取り外しの時に動画を撮影しましたので、よかったらこちらも参考にしてください↓

sponsored link

BDZ-X90 分解

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
まずは上の画像の矢印部分のネジを両サイドとも外します。

これで本体の両サイドについているカバーが取れます。とったらネジが2本ずつでてきますのでそれも外してください。

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
次に本体の裏側のネジを2本とります。
※上の画像はネジをとった後

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
これで本体の上部カバーはとれます。

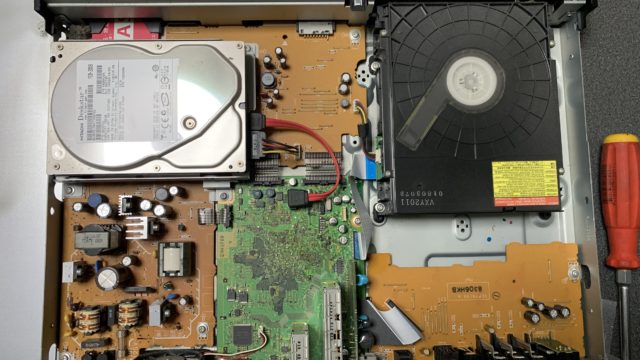

ハードディスク取り外し

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
ハードディスクの取り外しはとても簡単です。
上の画像の矢印部分のネジを4本とり、あとは配線を2本引き抜けば大丈夫です。

ブルーレイドライブの取り外し

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
ブルーレイドライブの取り外しは結構たいへんです。
まずは全面のカバーをとりましょう。
小さいネジで何本かとまっています。

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
カバーを取ればドライブ両脇のネジをとることができます。
2本外しましょう。

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
次に裏側のネジを3本取り、

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
上の矢印部分のネジを全部とると(画面左をさしている矢印はその方向、はじの方にあるネジを2本とるという意味です)

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
上の画像の基盤部分がとれます。

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
こんな感じで基盤はとれます。
基盤を外したら、下の部分のステを取り、

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
ステの下のドライブの隠れネジを含めて5本ネジをはずせばドライブは取れます。

ソニー ブルーレイレコーダBDZ-X90 分解 HDD ドライブ取り外し
こんな感じでとれました。
ちなみにドライブの型番は「BRD-100」でした。

最後に

この型番のレコーダーは、ハードディスクの取り外しは簡単だけど、ドライブは結構めんどくさいことがわかりました。
ちなみにハードディスクが壊れた場合は、交換だけでは修理できないようです。
中のファイルを何かいじる必要があるとかないとか??

分解の参考になれば幸いです。
